Migration Automatismes Centrale à Béton à Rayons Raclant

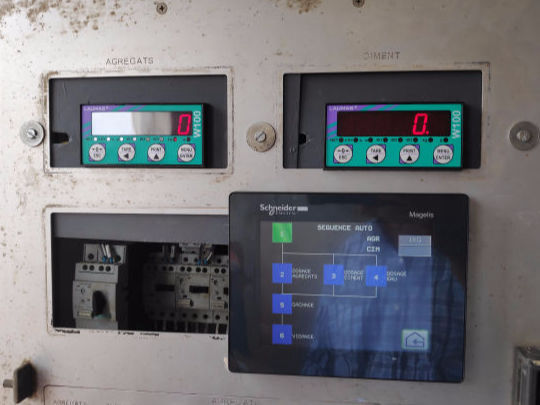

CSI AUTOMATION a développé les automatismes d’une centrale à béton a rayons raclant. Le matériel existant étant obsolète et défaillant (S7-200 et IHM ESA) la solution s’est portée sur un automate Schneider M221 et un IHM MAGELIS. Le système de pesage a été entièrement refait et repose sur des capteurs de poids en S de type LAUMAS avec des indicateurs de poids numériques W100. La communication entre l’automate et les indicateurs de poids se fait en Modbus RS485 tandis que la communication entre l’automate et le pupitre MAGELIS se fait en Modbus TCP IP.
- Etudes de détails: Schémas armoires, notes de calcul, schémas de boucles, analyses fonctionnelles
- Programmation API Process: Schneider M221
- Interface Homme Machine: Magelis
- Transmetteurs de poids: Laumas
- Protocoles de communication: Modbus TCP, Modbus Série
