Présentation du projet

Migration Automatismes Centrale à Béton Elba

CSI AUTOMATION a développé les automatismes d’une centrale à béton pour un client à Yaoundé. Le matériel existant étant obsolète et défaillant (PC de contrôle commande défaillant sans fichiers sources) la solution s’est portée sur un automate Siemens S7-1500, une supervision sur WinCC Runtime Advanced V16 et le pesage avec transmetteurs de poids en Profinet (LAUMAS).

Migration Automatismes Centrale à Béton Elba

Projet de très haut niveau technique mettant en œuvre la communication avec les systèmes de pesage en Profinet, une supervision sous WinCC Advanced. Le gros challenge relevé c'était l'absence des programmes sources existant qui a nécessité de faire des analyses fonctionnelles à partir des plans de la machine et des discussions avec les utilisateurs.

Etudes de détails: Schémas armoires, notes de calcul, schémas de boucles, analyses fonctionnelles
Programmation API Process: Siemens S7-1500
Programmation API Sécurité: M580 Safety

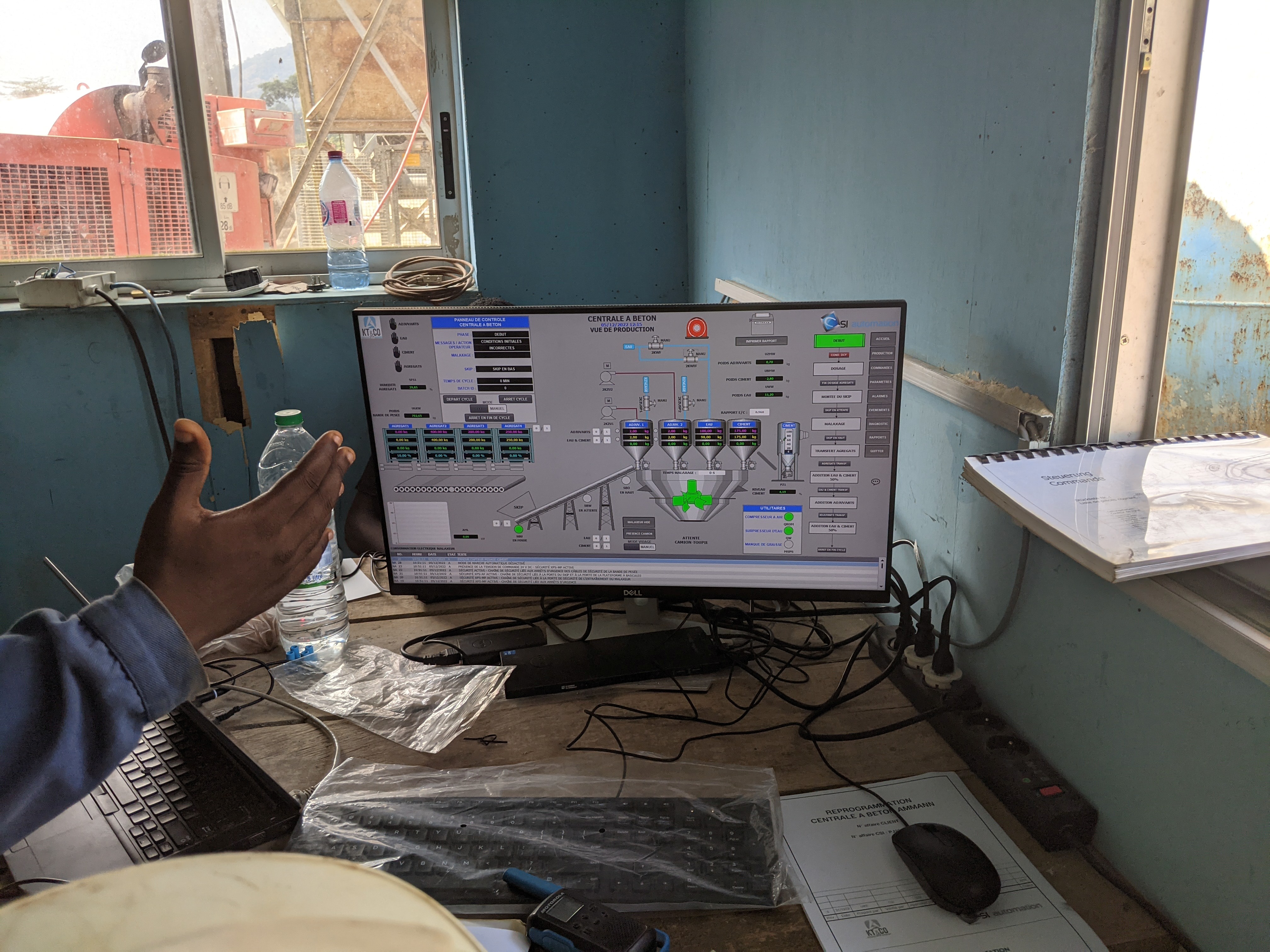

Programmation Supervision: WinCC Advance Runtime

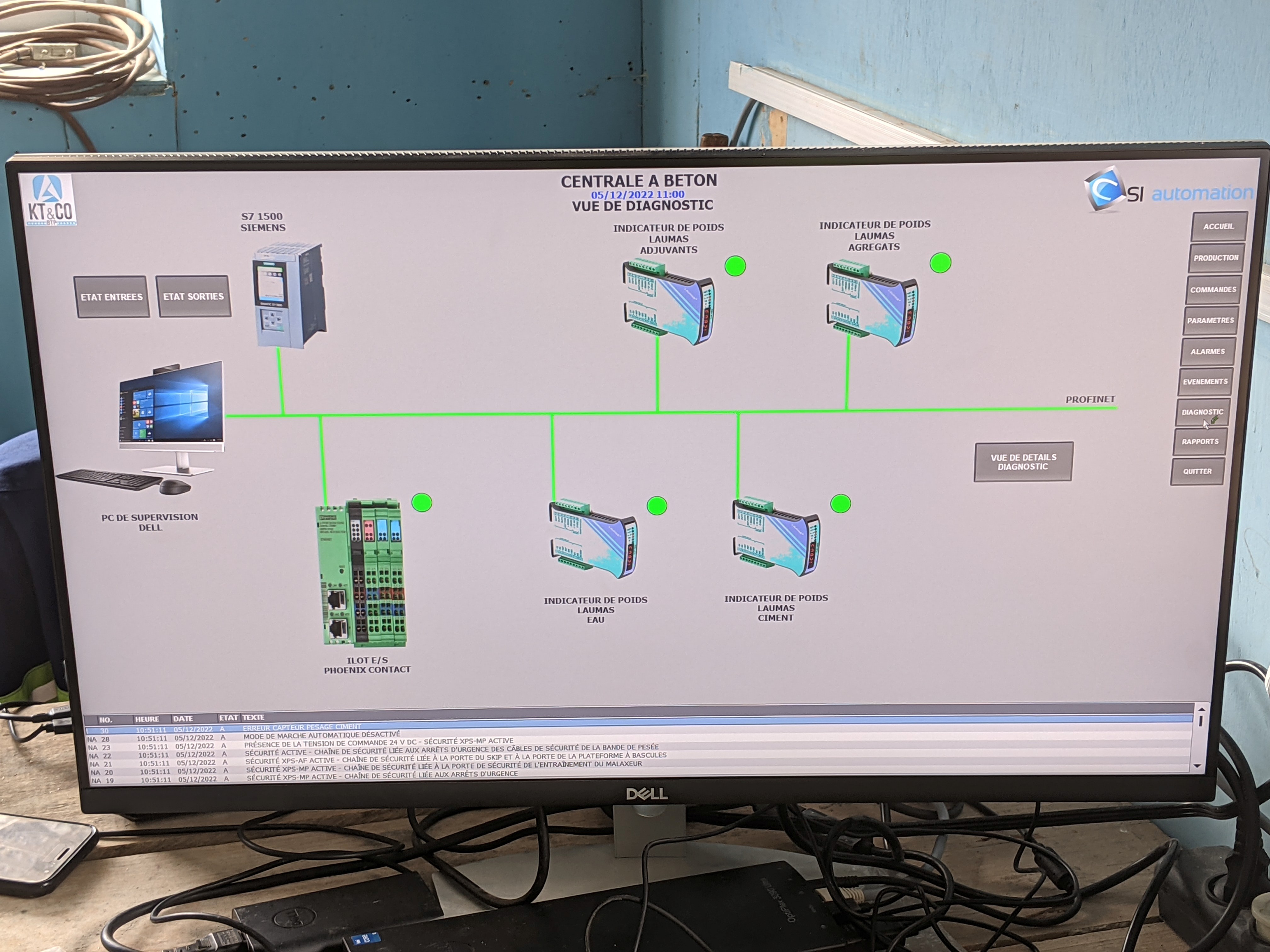

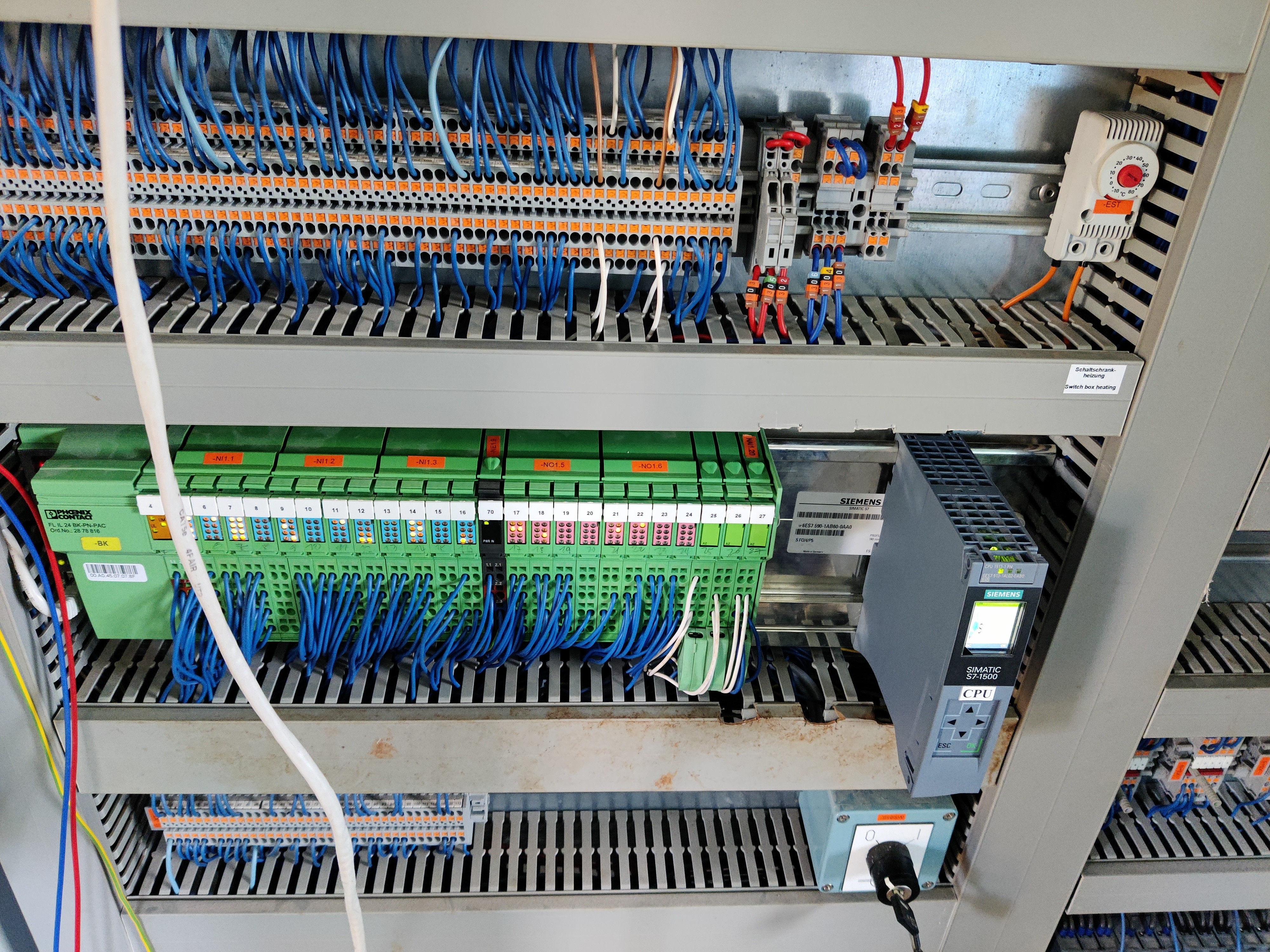

La communication entre l’automate et les indicateurs de poids se fait en Profinet. Le vieux réseau Interbus des Entrées/Sorties déportées a été remplacé par le réseau Profinet avec remplacement de la tête d'ilôt. Le projet a été réalisé en moins de 4 mois (études de détails, approvisionnements, programmation, mise en service, formation des exploitants). Le lien pour la vidéo de ce projet https://youtu.be/QFCtq6GgU3A
